سیستم حفاظت حسگری مبتنی بر فیبر نوری

سیستم حفاظت حسگری مبتنی بر فیبر نوری

مفاهیم اولیه فیبر نوری

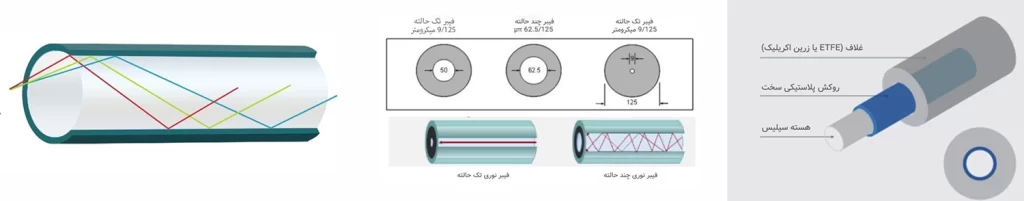

فیبر نوری چیست؟

فیبر نوری ماده‌ای است که سیگنال‌های نوری را با استفاده از اصل بازتاب داخلی کلی نور در الیاف شیشه‌ای یا پلاستیکی منتقل می‌کند.

طبقه‌بندی فیبرهای نوری بر اساس:

حالت انتقال: فیبر تک حالته، فیبر چند حالته

جنس: فیبر نوری سیلیکا، فیبر نوری پلاستیکی، بر اساس کاربرد

کاربرد: فیبر نوری ارتباطی، فیبر نوری حسگر





حسگر فیبر نوری چیست؟

حسگر فیبر نوری از فیبرهای نوری به عنوان عناصر حسگر استفاده می‌کند و با اندازه‌گیری تغییرات در سیگنال‌های نوری، کمیت‌های فیزیکی خارجی (مانند دما، فشار، ارتعاش و غیره) را درک می‌کند.



طبقه‌بندی حسگر فیبر نوری

نقطه‌ای: از یک حسگر واحد برای اندازه‌گیری کمیت فیزیکی در یک نقطه خاص استفاده می کند.

توزیع‌شده: از کل فیبر نوری به عنوان حسگر برای دستیابی به نظارت از راه دور و پیوسته استفاده می‌شود.



مزایای سیستم فیبر نوری ویبره





  سیستم تشخیص نفوذ فیبر نوری  SU-AFOS-7S

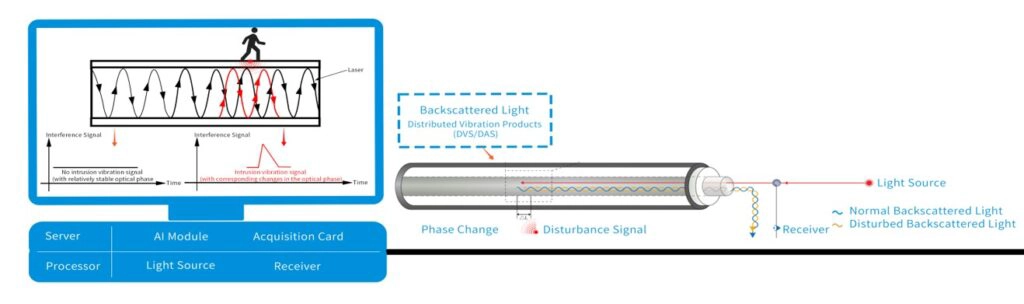

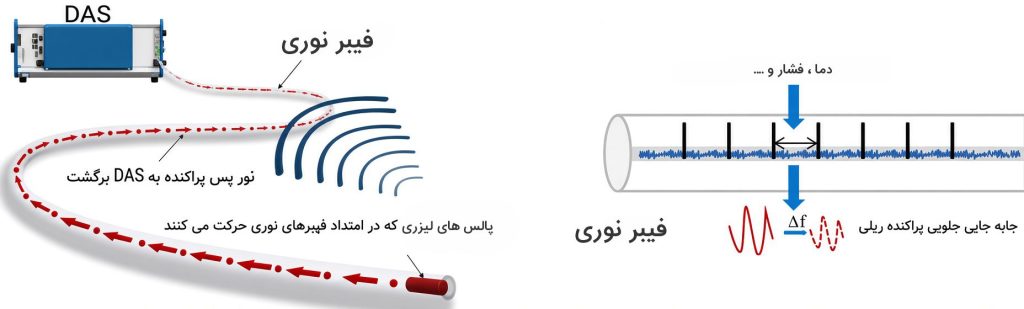

سیستم تشخیص نفوذ فیبر نوری  SU-AFOS-7S مبتنی بر فناوری پیشرفته حسگر صوتی است که از فیبر نوری به عنوان حسگر برای نظارت بر فعالیت صوتی استفاده می‌کند. هنگامی که سیگنال صوتی در امتداد فیبر منتشر می‌شود، باعث تغییر خطی در فاز نور تداخلی می‌شود. با مدولاسیون تغییر فاز نوری موقعیت مربوطه، میزبان می‌تواند به طور هوشمندانه نوع خاص رویداد نفوذ را شناسایی کند همراه با الگوریتم هوش مصنوعی به حالت هشدار مربوطه پاسخ دهد و نقطه رویداد را به طور دقیق مکان‌یابی کند.

خط توسعه فناوری حسگر فیبر نوری سومیکو



مزایای اصلی

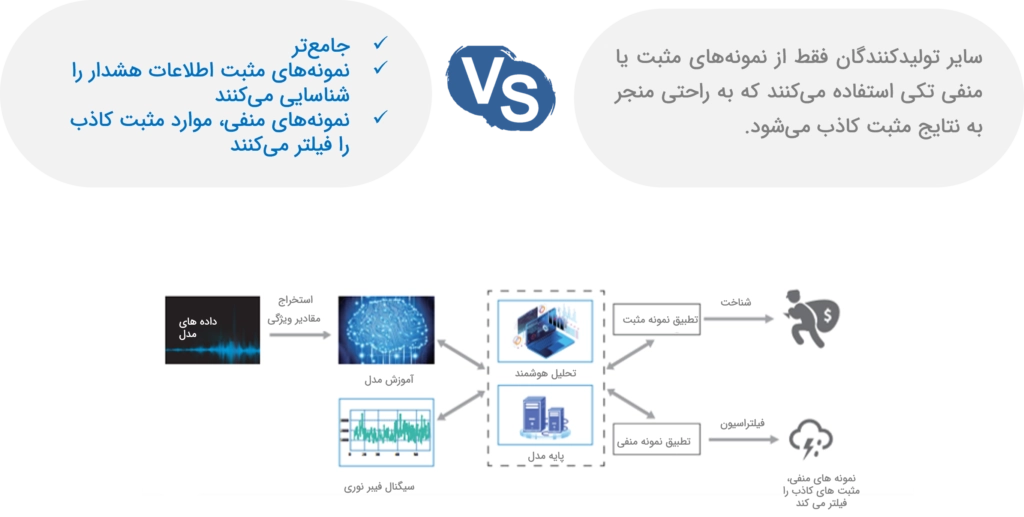

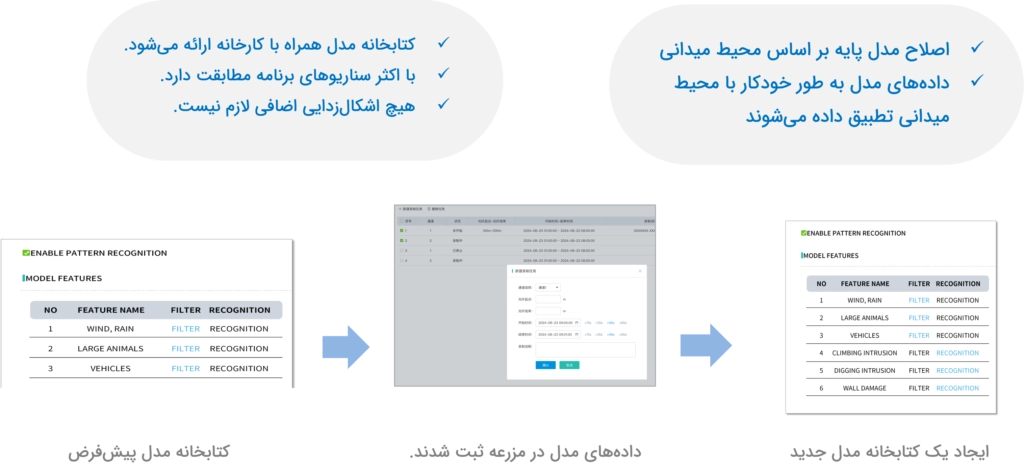

آموزش دو طرفه با نمونه‌های مثبت و منفی

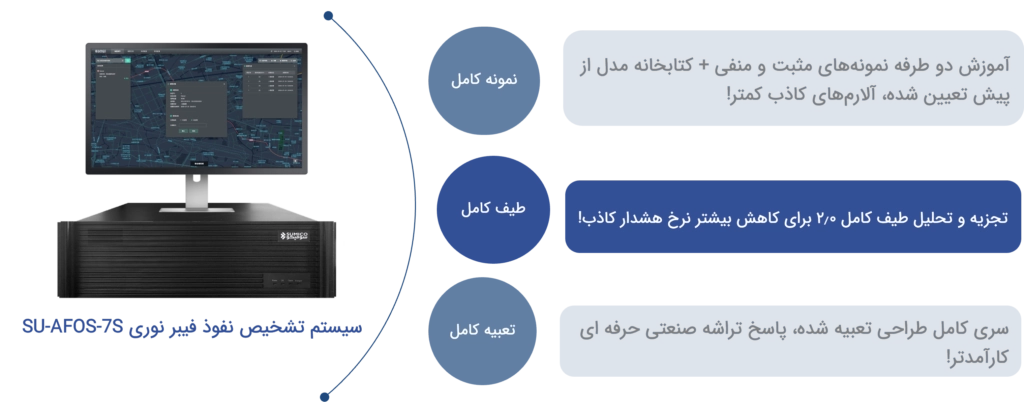

کتابخانه مدل داخلی، استفاده مستقیم

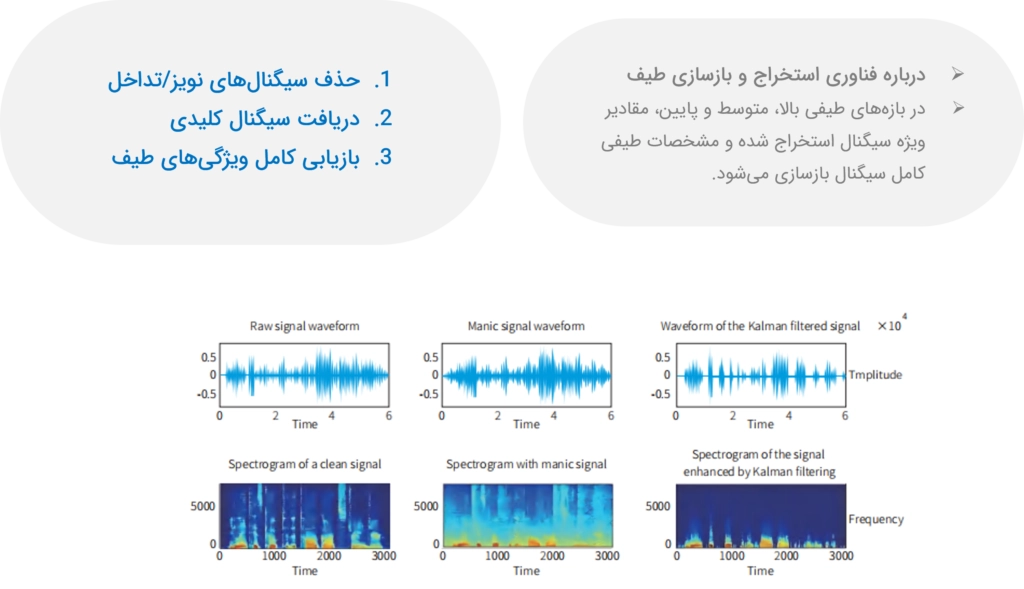

تحلیل طیف کامل ۲.۰

طیف کاملی از طراحی تعبیه شده

سیستم سفارشی ایمن تر است





سیستم عامل یکپارچه میزبان، مدیریت کارآمد

معماری B/S پذیرفته شده است

• بدون نیاز به پیکربندی کامپیوتر اضافی
• پشتیبانی از تنظیمات مدیریت مرورگر
• مناسب تر برای سناریوهای کاربردی مستقل

ویژگی های عملکردی

• با توجه به محیط میدانی، منطقه دفاعی به طور دلخواه تقسیم می‌شود.
• همزمان ۱۶۰۰۰ نقطه برای بازیابی مسیر نفوذ تعیین شده‌اند.
• دقت موقعیت‌یابی با بالاترین دقت ±۱ متر با نظارت تصویری برای دستیابی به تصویربرداری نقطه ثابت
• با استفاده از معماری B/S، می‌توان آن را از راه دور توسط چندین کاربر از طریق مرورگر مدیریت کرد.
• رابط‌های جانبی غنی از نمایشگرهای خارجی و سایر لوازم جانبی پشتیبانی می‌کنند.
• دو پورت شبکه مستقل برای دستیابی به شبکه داخلی، جداسازی شبکه خارجی.

سناریوهای کاربردی

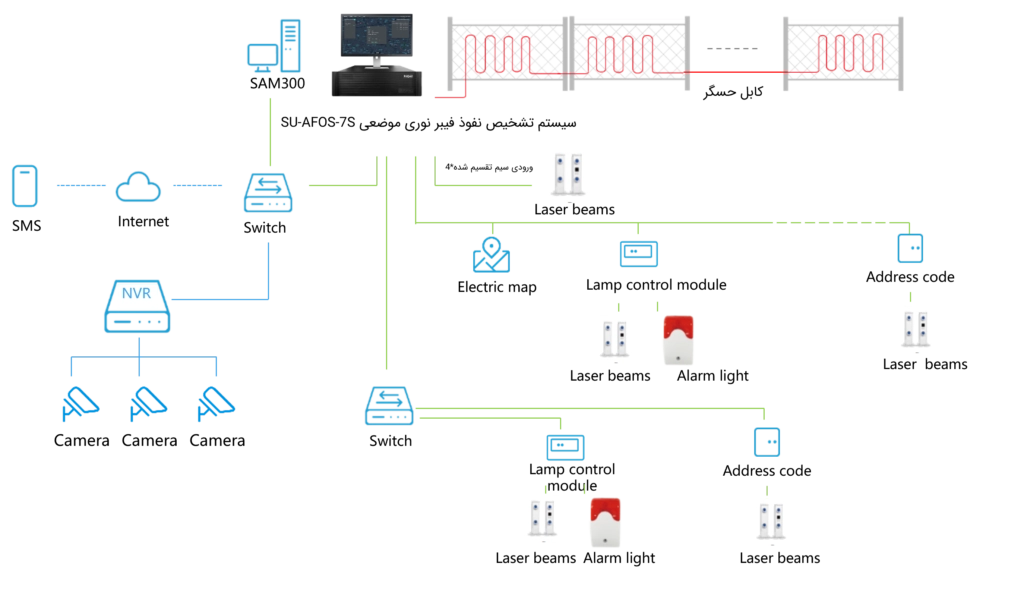

نمودار معماری

ابزار

الزامات تضعیف خطوط فیبر نوری

1. میانگین تلفات: ≤ ۰.۲۸ دسی‌بل بر کیلومتر، آزمایش شده در باند ۱۵۵۰ نانومتر با استفاده از تستر OTDR.
2. تلفات در نقاط اتصال:

① نمایش دستگاه اتصال فیوژن: ≤ ۰.۰۲ دسی‌بل

② نقاط اتصال را در باند ۱۵۵۰ نانومتر با استفاده از تستر OTDR  آزمایش کنید (پس از اتصال، ثابت کردن، کلاف کردن فیبر نوری و بستن جعبه آب‌بندی کابل نوری، از OTDR برای اندازه‌گیری میانگین مقدار تلفات         از دو جهت استفاده کنید).

1. تلفات یک نقطه اتصال: کمتر از ۰.۱ دسی‌بل (شامل) برای ۷۰٪ یا بیشتر از نقاط اتصال.
2. تلفات اتصال یک نقطه اتصال: کمتر از ۰.۲ دسی‌بل (شامل) برای ۹۰٪ یا بیشتر از نقاط اتصال. حداکثر تلفات اتصال در یک نقطه اتصال: ≤ 0.30dB
3. حداکثر تلفات اتصال در یک نقطه اتصال: ≤ 0.30dB تلفات در یک نقطه تضعیف: ≤ 0.3dB، با استفاده از تستر OTDR  آزمایش شده است.

الزامات مربوط به کانکتورهای فیبر نوری

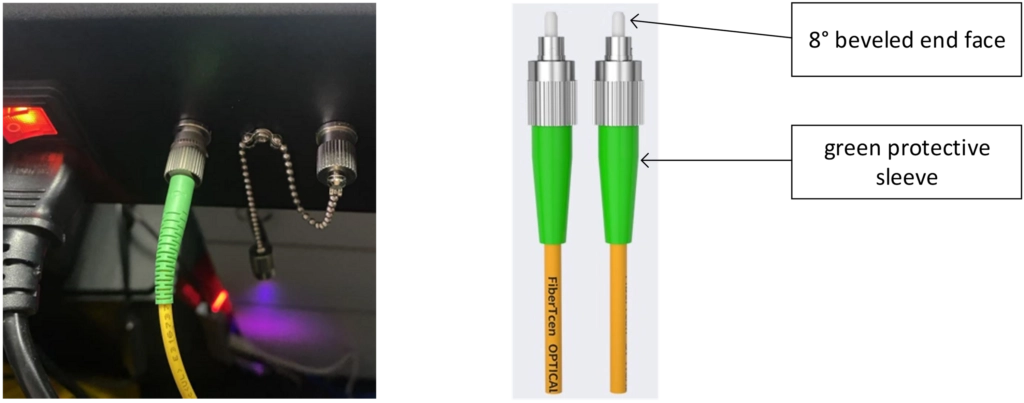

1. اتصال بین واحد اصلی و فیبر نوری باید از کانکتور FC/APC  استفاده کند.

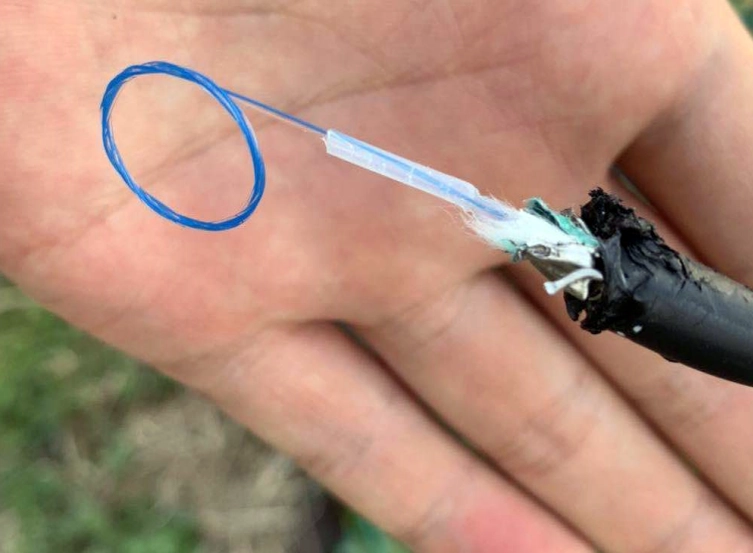

2. یک کابل نوری ۵۰ متری باید در انتهای آن قرار داده شود. در ترمینال، یک حلقه (با قطر کمتر از ۲ سانتی‌متر) ایجاد کنید و سپس آن را برای ضد آب شدن در جعبه سیم‌پیچ فیبر نوری قرار دهید.



الزامات نصب کابل نوری

• برای کاهش نقاط اتصال، اولویت را به استفاده از کابل‌های نوری با طول ۲ کیلومتر (یا بیشتر) بدهید.

• کابل‌های نوری حسگر را منظم و مرتب نصب کنید.گره خوردن یا گیر کردن کابل مجاز نیست.

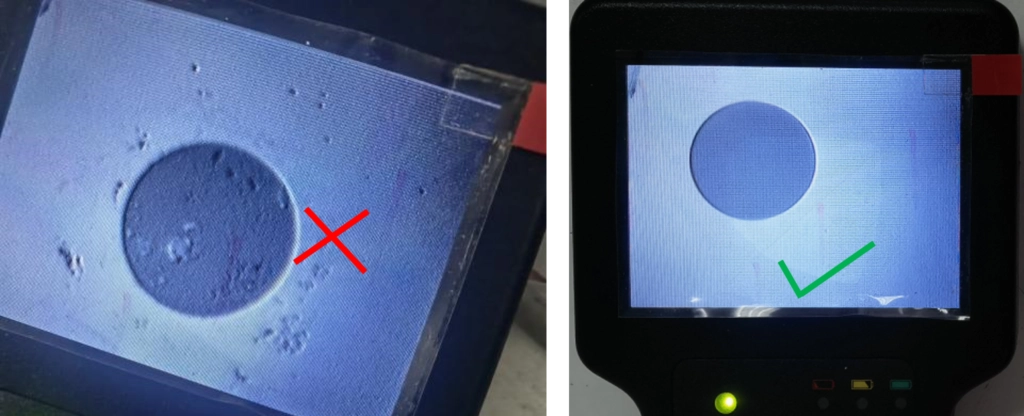

• کیفیت اتصال باید بالا باشد.افت نشان‌داده‌شده روی دستگاه فیوژن باید کمتر از ۰٫۰۲ دسی‌بل باشد.

• همه نقاط اتصال در محل را طبق الزامات جوش دهید.

• اتصال مستقیم لب به لب با کانکتورهای فلنجی مجاز نیست.

• بست‌های کابل را از مواد مقاوم در برابر اشعه ماوراءبنفش یا سیم‌های فلزی بسازید. آن‌ها را محکم ببندید تا از هشدارهای کاذب ناشی از لرزش جلوگیری شود.

• کابل نوری حسگر را هر ۲۰ سانتی‌متر یک‌بار ببندید.

• در گوشه‌های محل اتصال کابل نوری، قطر خمش باید ≥ ۳۰ سانتی‌متر باشد. ۷. ۵۰ متر کابل نوری را در انتهای کابل نوری اصلی رزرو کنید.

الزامات نصب واحد اصلی

1. واحد اصلی و تقویت‌کننده رامان انتهایی باید در داخل ساختمان و در محیطی عاری از ارتعاشات شدید قرار گیرند.

2. جامپرهای FC/APC را که خوب جوش خورده‌اند بردارید.

   آن‌ها را به ترتیب به کانال ۱ و کانال ۲ واحد اصلی فیبر نوری وصل کنید.

   سپس این جامپرها را به CH1 و CH2 متصل کنید.

3. هنگامی که کابل نوری به کانکتور فلنج کابل نوری بای‌پس می‌شود، سعی کنید در طول فرآیند کابل‌کشی، قوس بزرگی در گوشه‌ها ایجاد شود. شعاع قوس نباید کمتر از ۱۰ برابر قطر کابل نوری باشد.

سناریوی نصب – تور آویز

روش نصب دو خط کابل نوری را می‌توان به صورت موجی روی حصار قرار داد. فاصله بین قله‌های موج باید بین ۰.۵ تا ۱ متر کنترل شود و ارتفاع نصب کابل‌های نوری باید ≥ ۰.۷ برابر ارتفاع حصار باشد (مطابق شکل زیر) طول کابل نوری ۲ تا ۳ برابر طول محیط است.

سناریوی نصب – ضد عبور

الزامات خاک

پی محل قرارگیری کابل نوری باید پایدار و محکم باشد و نباید نرم باشد.

در خاک نرم، ابتدا شن و ماسه روی پی بریزید و سپس کابل نوری را قرار دهید.

پوشش:

ابتدا یک لایه سنگ خردشده با قطر کمتر از ۱ سانتی‌متر به عنوان لایه پوششی قرار دهید. سپس خاک، چمن یا سایر مواد را روی آن بریزید.

توجه: ضخامت کل لایه پوششی باید بین 3 تا 5 سانتی‌متر کنترل شود.

روش دفن

موارد زیر را به ترتیب روی پی قرار دهید:

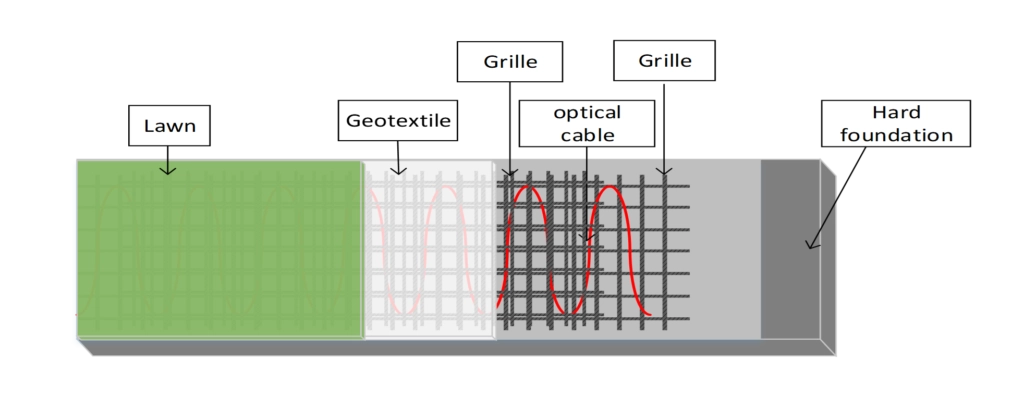

1. توری پلاستیکی → کابل نوری ارتعاشی → ژئوتکستایل → لایه پوششی (استتار)
2. پی باید محکم و نه نرم باشد.
3. ضخامت لایه پوششی بالایی نباید از 5 سانتی‌متر تجاوز کند.
4. هنگام استفاده از ابزارهایی مانند بیل در حین دفن، بسیار مراقب باشید تا از آسیب به کابل نوری جلوگیری شود.
5. در صورت شکستگی کابل نوری، بست اتصال را باید در عمق پی دفن کرد.

سناریوی نصب – ضد عبور

روش سیم‌کشی

• کابل نوری حسگر را با بست‌های کابلی به شبکه پلاستیکی ببندید و کابل نوری را به صورت موج سینوسی قرار دهید.
• هنگام نصب کابل نوری، خمیدگی بیش از حد ایجاد نکنید.
• فاصله پیک تا پیک کابل نوری باید کمتر یا مساوی ۵۰ سانتی‌متر و عرض قرارگیری کابل نوری باید بیشتر یا مساوی ۱.۵ متر باشد.
